物理セキュリティ

サーマルカメラ

新型コロナウイルスやインフルエンザ等の感染症の拡大を防ぐには、感染の疑いがある人との接触を避けることが大切です。サーマルカメラは人の体表面温度を測定することで異常な体温を検知し、発熱の疑いがある人を接触することなく効果的に割り出します。オフィス、店舗、施設等の入り口にサーマルカメラを設置することで、発熱の疑いがある人を事前に把握し、入場を制限することができます。

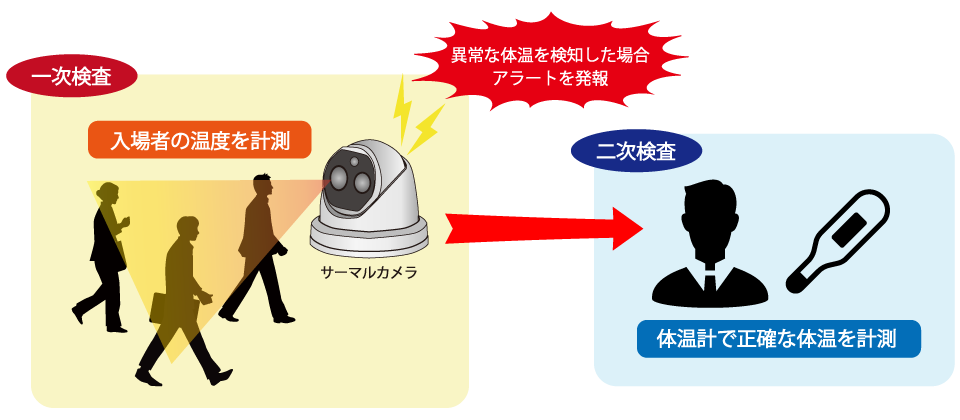

サーマルカメラの概要

サーマルカメラの使用例

  • 出社する社員の体温計測
  • 公共施設、イベント施設等での不特定多数の来場者の体温計測
  • 入退室管理システムと連動して、異常な体温を検知した場合は入場を規制する


カメラタイプ

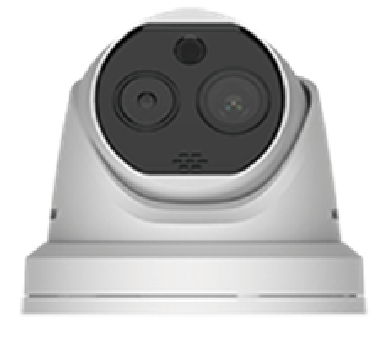

タレット型サーマルカメラ

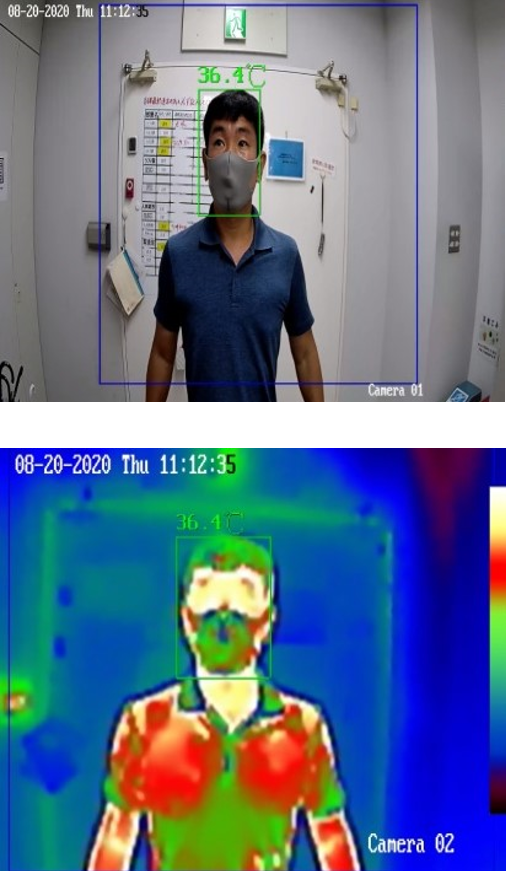

タレット型サーマルカメラを三脚等で設置し、パソコンで撮影画面を確認します。設定した温度を超える体温が検出されるとアラームを発報。ネットワークレコーダーで映像の録画も可能です。検知の対象となるのは人間の身体の表面温度のみのため、対象者が温かい飲み物等の熱を持ったものを所持していても、体温に異常がなければアラートは発報されません。また、このサーマルカメラは通常のカメラ映像の撮影も同時に可能なため、防犯カメラとしてもご利用いただけます。

タレット型サーマルカメラの値段

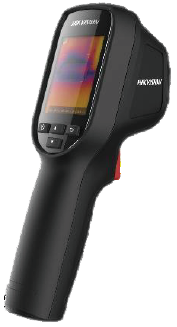

ハンディー型サーマルカメラ

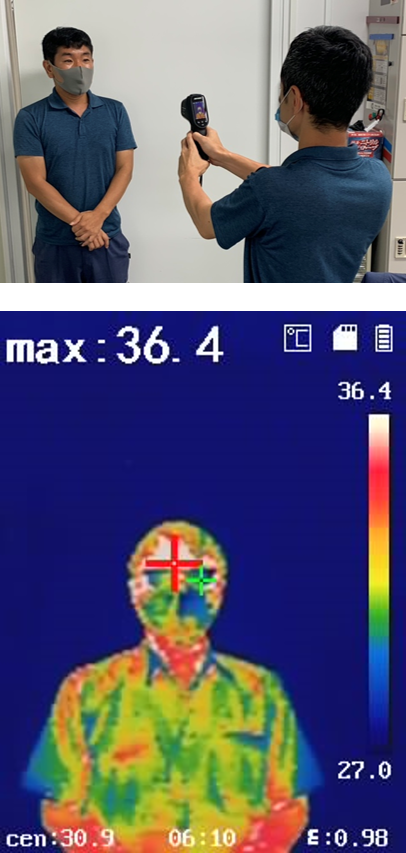

ハンディー型サーマルカメラを手に持ち(または三脚等で設置)、対象者を1~1.5m離れた場所から測定。このサーマルカメラの内蔵液晶モニタで撮影画面を確認します。内蔵バッテリーで駆動し、スタンドアロン運用が可能なため、工事の必要がありません。

ハンディー型サーマルカメラの値段

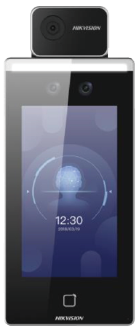

顔認証リーダー型サーマルカメラ

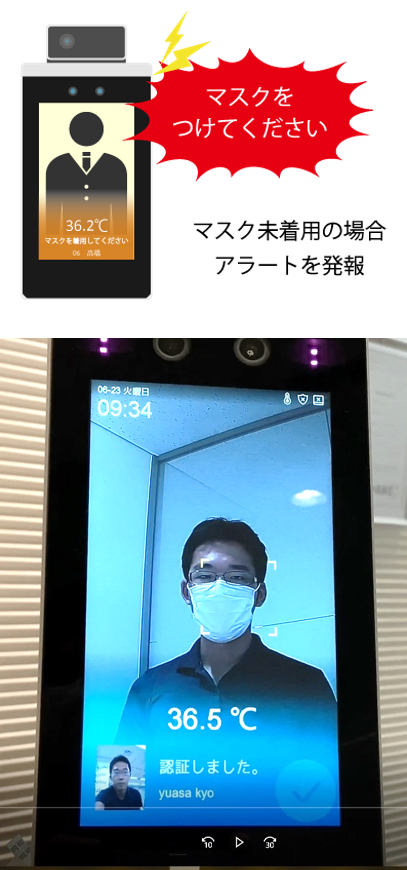

顔認証リーダー型サーマルカメラは、カメラの前に立つと自動的に顔を認識し、1秒以内に表面温度を測定します。 壁などに設置すれば入場者が自分で測定結果を確認できるため、検温作業に必要な人員を削減することができます。また、マスクの着用状態を検知し、マスクをしていない場合は音声で警告を出すことが可能です。
入退室管理システムと顔認証リーダー型サーマルカメラを連動させることで、発熱者のチェックと施設への出入り管理を同時に行うことができます。

顔認証リーダー型サーマルカメラの値段


●ご注意

  • 物体の温度分布を表示する装置です。医療器具ではございません。
  • 被写体がウィルス感染しているかどうか判断する機器ではありません。
  • 測定しているのは「表面温度分布」なので、体温計ではありません。
  • 異常な体温を検知した場合、改めて体温計で正確な計測をしてください。
  • 着衣部の体表温分布は測定できない為、帽子等外した状態での検査を推奨いたします。

※ 体表面温度は計測時・計測前の環境条件、被測定者の状態等で変動いたします。
※ 精度向上のため、三脚の利用を推奨いたします。
※ 防塵防水等級:IP65(精度維持のため、屋内使用を推奨)


●提案事例


●サーマルカメラスペック

タレット型サーマルカメラ仕様 【型式:DS-2TD1217B-3/PA】

サーマルモジュール
 イメージセンサー 酸化バナジウム非冷却焦点面アレイ
 解像度 160×120 (出力時解像度 320×240)
 ピクセルインターバル 17μm
 応答波長 8μm to 14μm
 NETD Less than 40mK (25°C), F# = 1.1
 焦点距離 (Focal Length) 3.1mm
 IFOV 5.48mrad
 Field of View 50°×37.2°(H×V)
 最小対象距離 0.2m
 アパーチャ F1.1
光学モジュール
 解像度 2688×1520
 イメージセンサー 1/2.7" Progressive Scan CMOS
 最低照度 カラー: 0.0089 Lux @ (F1.6, AGC ON),
 白黒: 0.0018 Lux @ (F1.6, AGC ON)
 シャッタースピード 1s ~ 1/100,000s
 焦点距離 (Focal Length) 4mm
 画角 84°×44.8°(H×V)
 WDR 120dB
 デイナイト IR カットフィルター
イメージ機能
 画像融合機能 サーマル画像と光学画像の重ね合わせ詳細表示
 ピクチャー・イン・ピクチャー サーマル画像と光学画像の複数コンビネーションピクチャー・イン・ピクチャー
スマート機能
 温度測定 3つの温度測定タイプと21種類のルール設定 (10 points, 10 areas, and 1 line)
 測定温度範囲 30℃~45℃
 温度測定誤差 ± 0.5℃以内
IR
 IR 照射距離 最大15m
 IR 範囲調整 自動調整
ネットワーク
 メインストリーム 光学 : 50Hz: 25fps(2688×1520), 25fps(1920×1080), 25fps(1280×720)
    : 60Hz: 30fps(2688×1520), 30fps(1920×1080), 30fps(1280×720)
 サーマル : 1280×720, 704×576, 640×480, 352×288, 320×240
 サブストリーム 光学 : 50Hz: 25fps(704×576), 25fps(352×288), 25fps(176×144)
    : 60Hz: 30fps(704×480), 30fps(352×240), 30fps(176×120)
 サーマル : 704×576, 352×288, 320×240
 映像圧縮方式 H.265/H.264/MJPEG
 音声圧縮方式 G .711u/G.711a/G.722.1/MP2L2/G.726/PCM
 プロトコル TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP,
 PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour
 同時ライブ閲覧 最大20アクセス
 ユーザー数・権限 最大32ユーザー, 3段階の権限: Administrator, Operator, User
 セキュリティ ユーザー認証(ID及びPW), MACアドレス制御, HTTPS暗号化,
 IEEE 802.1x アクセスコントロール, IPアドレスフィルタリング
インテグレーション
 アラーム入力 入力1-ch (0-5 VDC)
 アラーム出力 出力1-ch リレー
 アラーム連動可能アクション SD カード録画/ リレー出力/ スマートキャプチャー/FTP アップロード/
 email リンケージ/ オーディオアラーム/ フラッシュライトアラーム
 音声入力 1, 3.5 mm Mic in/Line in interface. Line input: 2 - 2.4 V [p-p],
 output impedance: 1 KΩ ± 10%
 音声出力 Linear level; impedance: 600Ω
 リセット リセットボタン
 通信インターフェイス 1, RJ45 10M/100M Self-adaptive Ethernet interface.
 1, RS-485 interface
 SDカード MicroSDカードスロット, 対応範囲: MicroSD/SDHC/
 SDXC card(最大256G), サポート manual or alarm レコーディング
 アナログビデオ出力 1.0 V [p-p]/75 Ω, PAL/NTSC
 関連アプリケーション Open-ended API, supporting ISAPI, HIKVISION SDK,
 and third-party management platform
 クライアントソフト iVMS-4200, Hik-Connect
 Webブラウザ IE9+, chrome31-44, Firefox 30-51, Safari 5.02+(mac)
その他
 対応言語 32言語
 Japanese, English, Russian, Estonian, Bulgarian, Hungarian, Greek,
 German, Italian, Czech, Slovak, French, Polish, Dutch, Portuguese,
 Spanish, Romanian, Danish, Swedish, Norwegian, Finnish, Croatian,
 Slovenian, Serbian, Turkish, Korean, Traditional Chinese, Thai,
 Vietnamese, Latvian, Lithuanian, Portuguese (Brazil)
 電源 12VDC : 0.5A, max.6W
 PoE(802.3af, class3): 42.5V to 57V, 0.14A to 0.22A, max.6.5W
 動作環境温度・湿度 10℃~35℃(屋内、無風状態での使用に限る)
 湿度95%以下
 防護基準 IP66 Standard, TVS 6000V Lightning protection, surge protection,
 voltage transient protection
 寸法 138.3mm × 138.3mm × 123.1mm (5.45"× 5.45"× 4.85")
 重量 940g (2.07 lb)


タレット型サーマルカメラの寸法


ハンディー型サーマルカメラ仕様 【型式:DS-2TP31B-3AUF】

サーマルモジュール
 イメージセンサー 非冷却焦点面アレイ
 最大解像度 160×120
 ピクセルピッチ 17μm
 応答波長 8μm to 14μm
 NETD Less than 40mK (@ 25℃,F#=1.0)
 撮影画角 37.2°× 50°
 焦点距離 3.1mm
 瞬時視野(mrad) 5.48mrad
 最小焦点距離 ≥ 150mm
 アパーチャ F1.1
ディスプレイ
 モニター 解像度:320×240(2.4" LCD ディスプレイ)
 パレット(表示色彩) 4種類
サーモグラフィ
 ルール 3つの温度測定:最大温度、最小温度、中間温度
 温度計測範囲 30℃~45 ℃
 温度計測誤差 ±0.5℃
バッテリー
 バッテリータイプ 充電リチウムバッテリー
 最長稼働時間 最長8時間連続稼働
機能
 レーザーライト 計測ターゲット用
 ストレージ メモリーカード(8G付属, 最大128Gまで対応)
 キャプチャ サーマル画像
 動画 非対応
 言語 英語
一般
 電源 3.7 V DC/0.4 A
 消費電力 1.2W以下
 インターフェース マイクロUSB
 動作温度 -10℃~ 50℃
 保護等級 IP54
 落下テスト(高さ) 2m
 寸法 196mm × 117mm × 59mm
 質量 約 350g以下
 アクセサリ 電源アダプタ, USB ケーブル, 8GB メモリーカード,
 ユーザーズマニュアル , CD, ストラップ
ハンディー型サーマルカメラの寸法


顔認証リーダー型サーマルカメラ仕様 【型式:DS-K1TA70MI-T】

温度計測機能
 計測範囲 30℃~45℃
 センサー 非冷却式(酸化バナジウム)
 解像度 120×160
 フレームレート 25fps
 測定誤差 ±0.5℃(ブラックボディを使用しない場合)
 計測距離 0.5~1.5m
モニター
 サイズ 7-インチ
 機能 タッチスクリーン
カメラ
 解像度 2 MP
 レンズ デュアルレンズ
ネットワーク
 有線LAN 対応, 10/100/1000 Mbps 自動選択式
インターフェース
 ネットワーク 1
 RS-485 1
 Wiegand 1
 解錠信号 1
 退室ボタン 1
 ドア開閉センサー 1
 タンパースイッチ 1
容量
 カード登録枚数 6000
 顔登録枚数 6000
 イベント記録件数 100,000
認証機能
 カード形式 Mifare1カード
 カード読取距離 0~5cm
 カード読取スピード <1秒
 顔認証スピード <0.2 秒/人
 顔認証距離 0.5~1.5 m
機能
 なりすまし排除機能 対応
 音声案内 対応
その他
 電源 DC12 V/2 A
 動作温度 0℃~50℃(温度計測範囲: 10℃~ 35℃の場合)
 動作湿度 10~90% (結露なしの場合)
 動作環境 屋内かつ風の無い環境

顔認証リーダー型サーマルカメラの寸法
